貼片電容和貼片電阻的分辨方法

作者：NCC電容|黑金剛電容|NIPPON CHEMI-CON    發布時間：2022-03-26 13:41:00  訪問量：5546  來源：NCC電容|黑金剛電容

貼片電容和貼片電阻在外觀上的相同點：

1、兩者在外形上很相似，都是長方體。

2、貼片電阻器的規格尺寸(主要指長度和寬度)與貼片電容大部分都相同，例如市場上常見的規格尺寸有0201(0603)、0402(1005)、0603(1608)、0805(2012)、1206(3216)、1210(3225)等。

貼片電容和貼片電阻的分辨方法

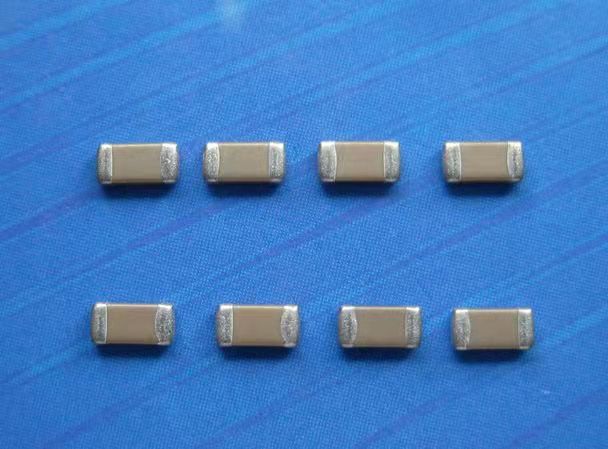

1、貼片電阻和貼片電容通過觀察外觀顏色及形狀，一般都能區分開來。貼片電容幾乎都為灰色或棕色，有部分為黃色，如鉭質電容。電阻無一例外都是黑色的。另外一個區分之處就是貼片電阻都印了阻值在頂部，如103 10 101 0其中10就是10歐，0就是0歐，10X的X表示有幾個0，103就是10000，類推。而電容一般無任何標識。最后一點區別就是電容一般比較厚，而電阻比較扁平。用萬用表電阻檔測量（單獨測量，焊接上PCB的不能測），有阻值讀數為電阻，阻值讀數無窮大為電容。

2、本體絲?。嘿N片電容由于制造工藝中需要在高溫中燒制，因此無法在電容本體上打上標示。而貼片電阻本體上一般都有絲印標示。該打標一般為三位或四位數字，其含義是阻值代碼，其前2位或者前三位是有效數字，最后一位是有效數字后面零的個數。

3、規格尺寸：盡管1210等較小規格書尺寸都相同，但是1210以上卻不盡相同，貼片電容可選的規格尺寸更豐富一些，如1808(4520)、1812(4532)、1825(4563)、2220(5750)、2225(5763)、3012(7632)、3035(7690)。而貼片電阻較大封裝常見的只有2010和2512兩種。
